VEGA 404
Výrobce : Radiozávod Berdsk (SSSR)
Rok výroby : 1978
Rozsahy: DV, SV
Hmotnost: 1 kg
Výkon: 0,4W
Vega 404 je přenosné tranzistorové rádio pro příjem rozhlasových stanic na dlouhých a středních vlnách. Elektronika obsahuje pouze 3 tranzistory a integrovaný koncový stupeň. Feritová anténa. Dynamický reproduktor. Pouzdro je vyrobeno tvrzeného polystyrenu. Napájení je dvěma plochými bateriemi, šesti tužkovými články ve speciálním pouzdře, nebo 9V baterií. Kožené poutko, přípojka pro sluchátka, anténu a vnější napájecí zdroj.
Těchto přístrojů se vyrobilo obrovské množství. Vyvážely se do všech zemí RVHP, popisky byly v několika jazycích. Do ČSSR byly anglické. Vyráběly se s krytem v různých barevných odstínech. Je to přístroj 4 kategorie, a tomu odpovídá konstrukce i citlivost přijímače. Tento je poměrně opotřebovaný, ale jako demonstrace postačuje.

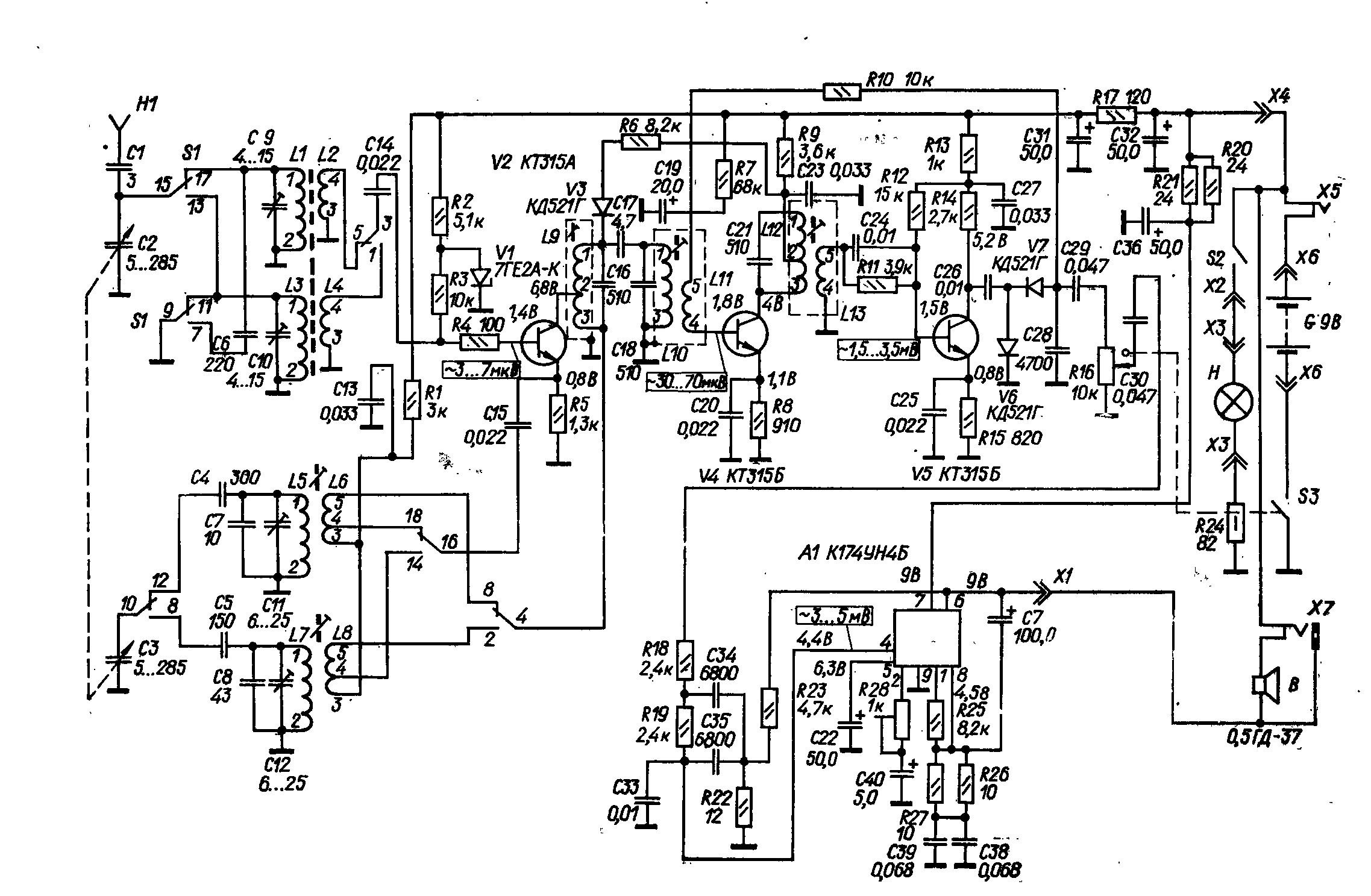

Rozborka

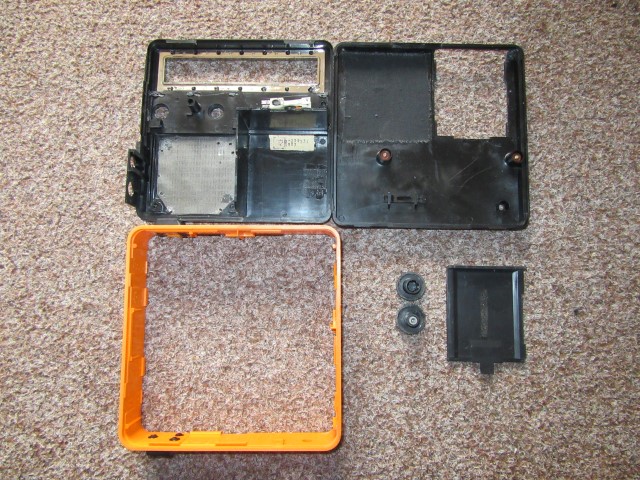

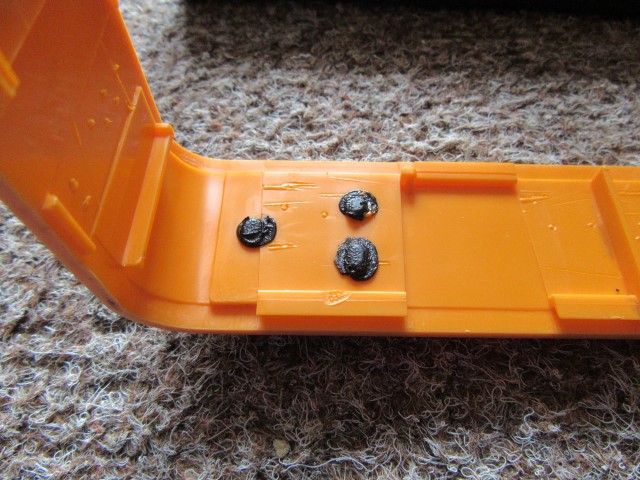

Celý přístroj je samozřejmě vytvořen s co nejmenšími náklady, takže tomu odpovídá celková koncepce. Jednotlivé plastové díly jsou pospojovány buď zacvakávacími zámky, nebo zatavením.

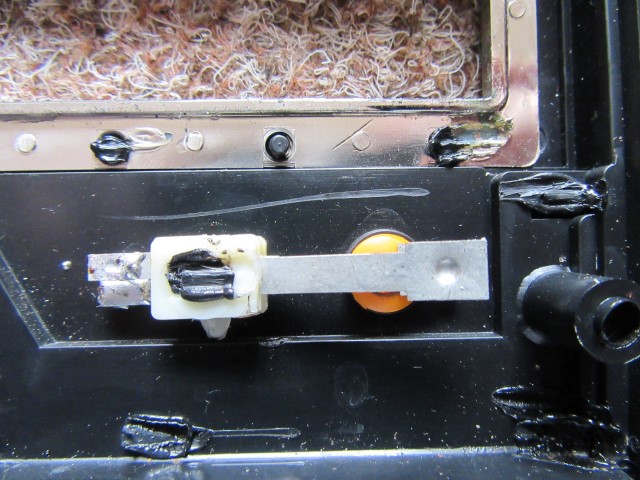

Pohled na spínač osvětlení stupnice.

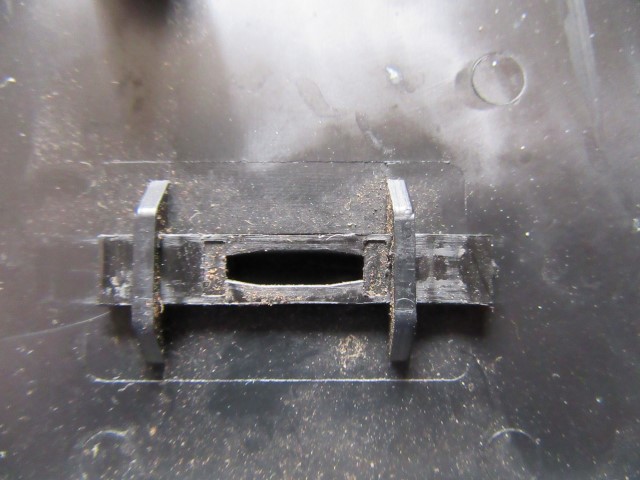

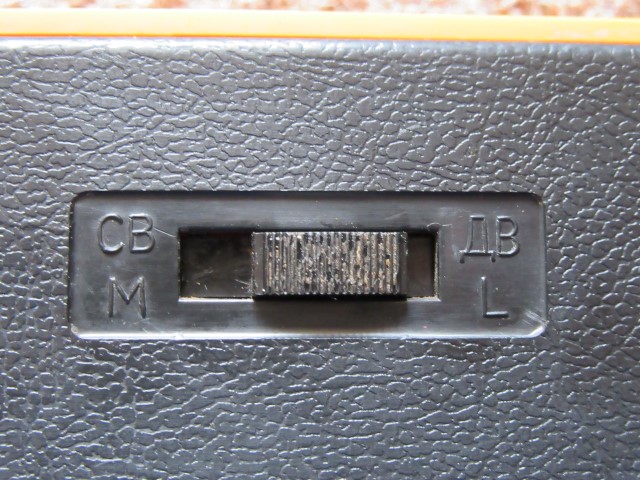

Pohled na posuvník přepínače rozsahů z vnitřní strany.

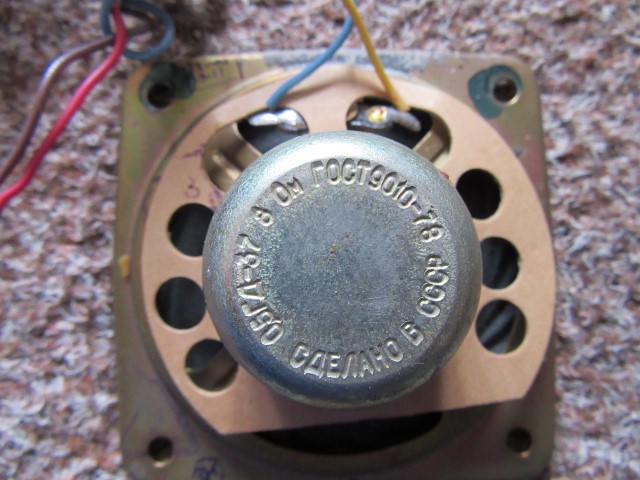

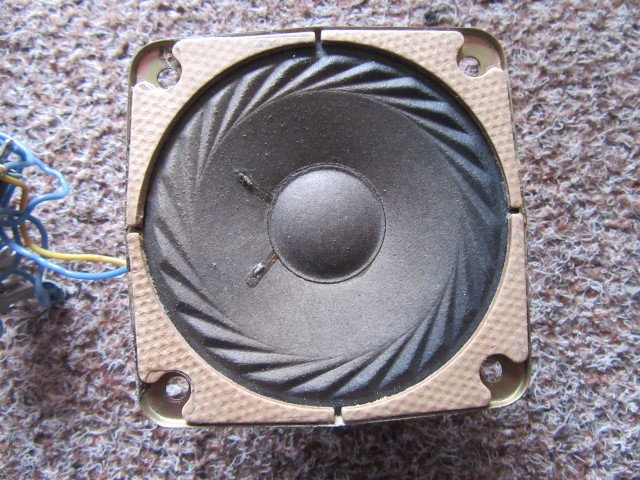

Dynamický reproduktor 0,5GD-37 s ocelovým košem a papírovou membránou. Klasická sovětská koncepce závěsu membrány. Kmitočtový rozsah 315-7100Hz. Výkon 1,5W/8 ohmů, max 3W. Hmotnost 140g.

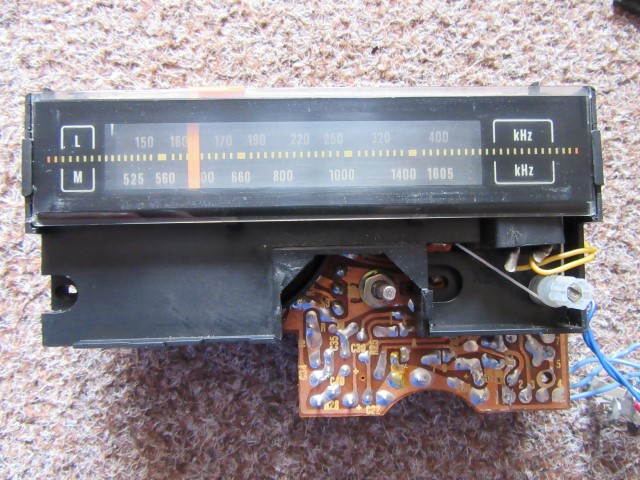

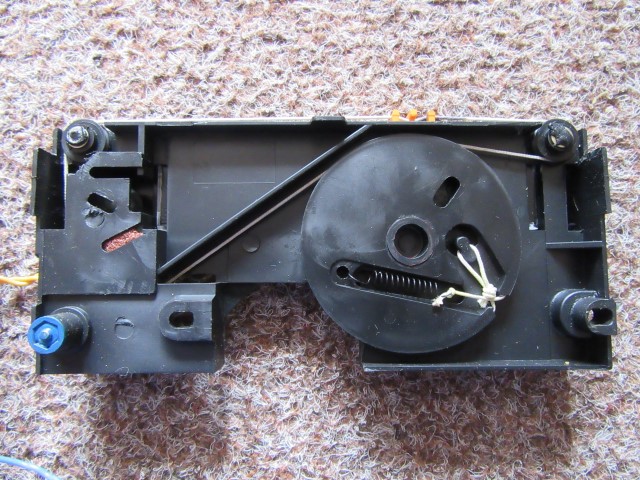

Pohled na stupnici s ladícím mechanizmem. Je samonosná a odnímatelná. Praktické z hlediska opravitelnosti.

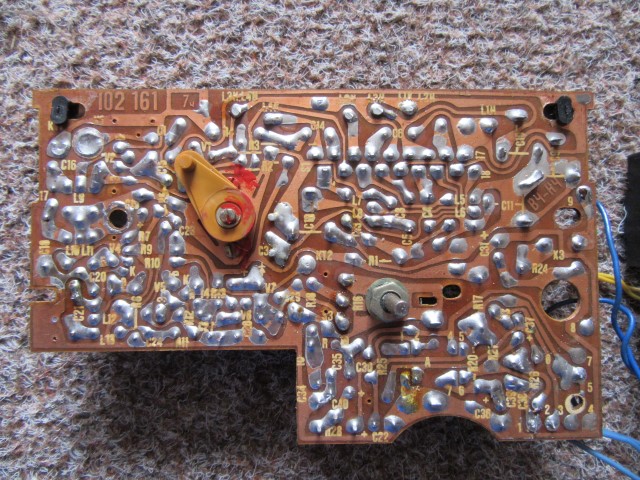

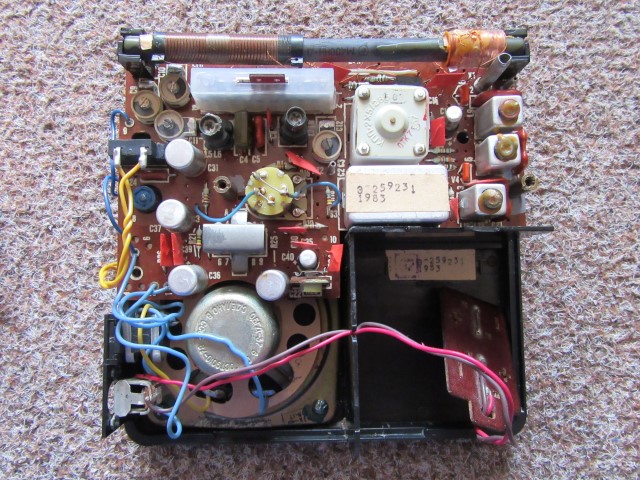

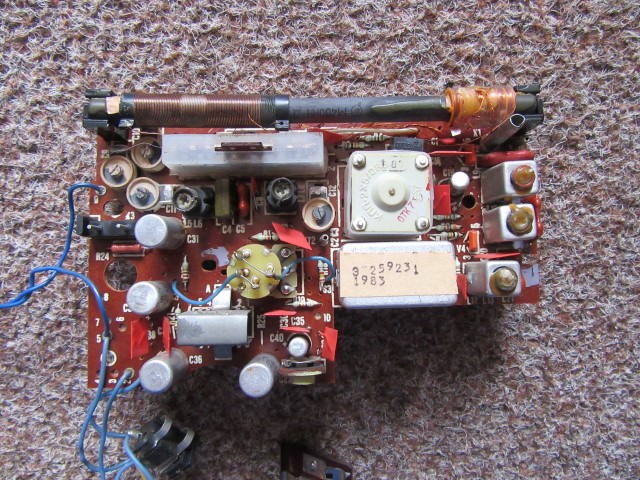

Pohled na samotnou desku elektroniky. Žádný zázrak se nekoná, vše je maximálně jednoduché a účelné. Plechový kryt není žádný keramický filtr, ale pouze stínění demodulátoru.

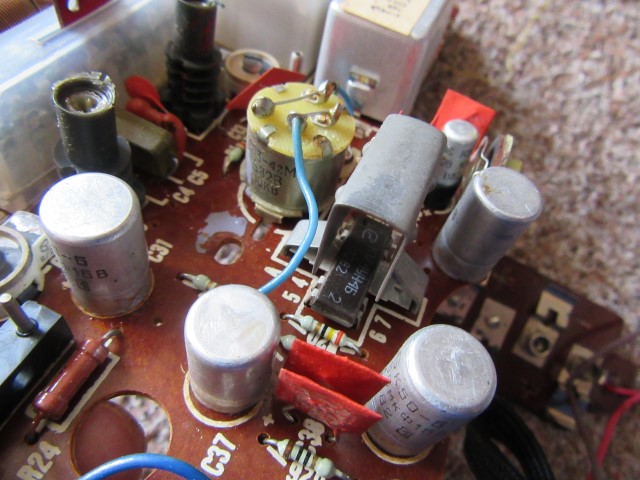

Integrovaný koncový stupeň 147UN4B. Ano, samozřejmě okopírovaný TBA810, jak jinak. V těch dobách to byla móda. Celkový výkon IO je značně nevyužit, po malé úpravě by se dal jistě zvýšit.

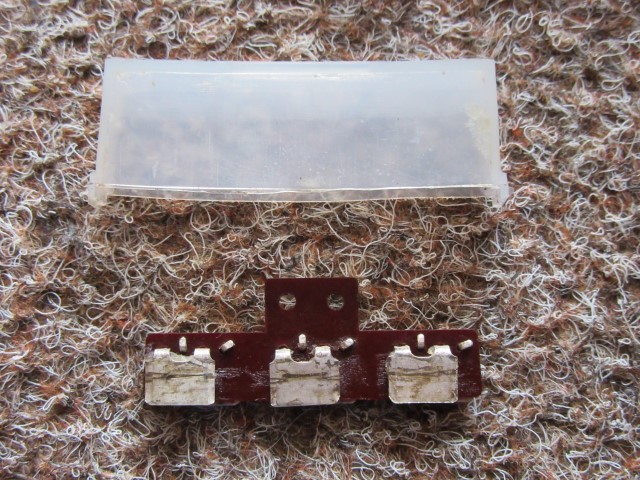

Přepínač rozsahů. Byl naplněný jakýmsi sajrajtem.

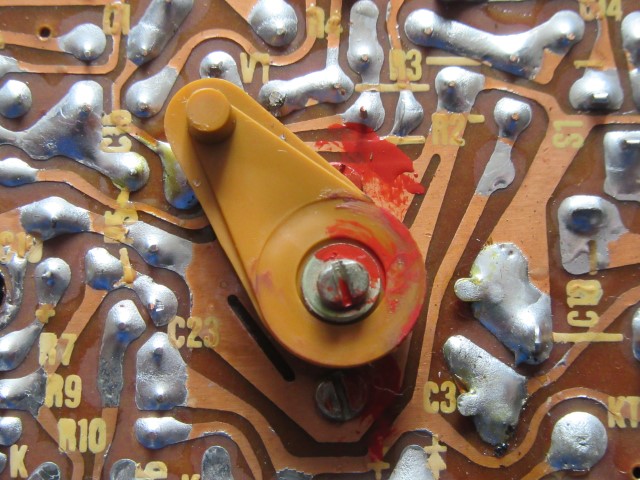

Převod ladícího kondenzátoru.

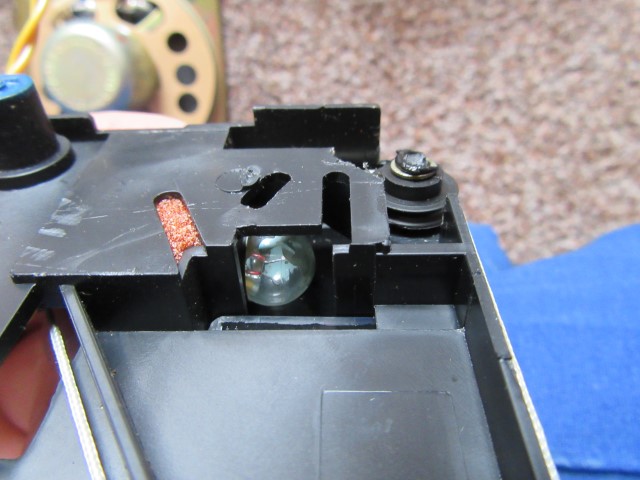

Žárovička osvětlení stupnice.

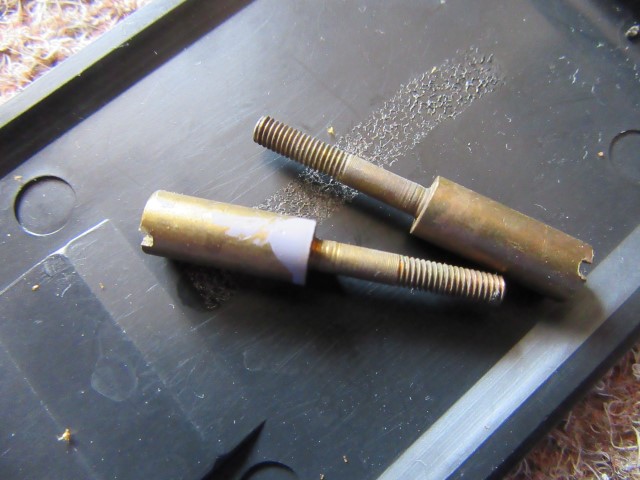

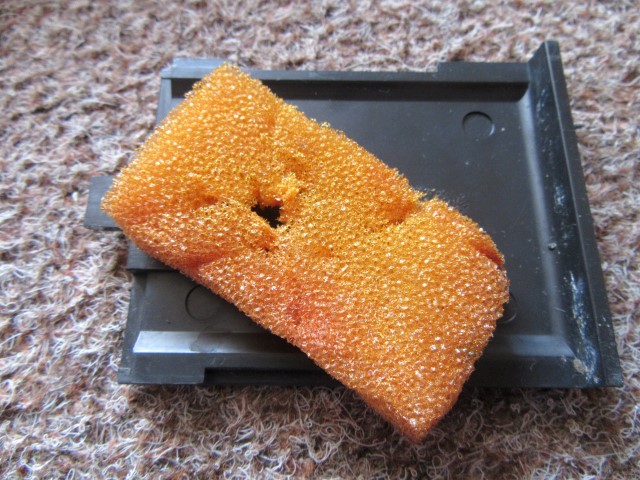

Sovětský molitan, který se vždy změní v bahno. Napravo jediné spojovací prvky celého rádia. Distanční sloupky upevňující desku elektroniky a zároveň zadní kryt.

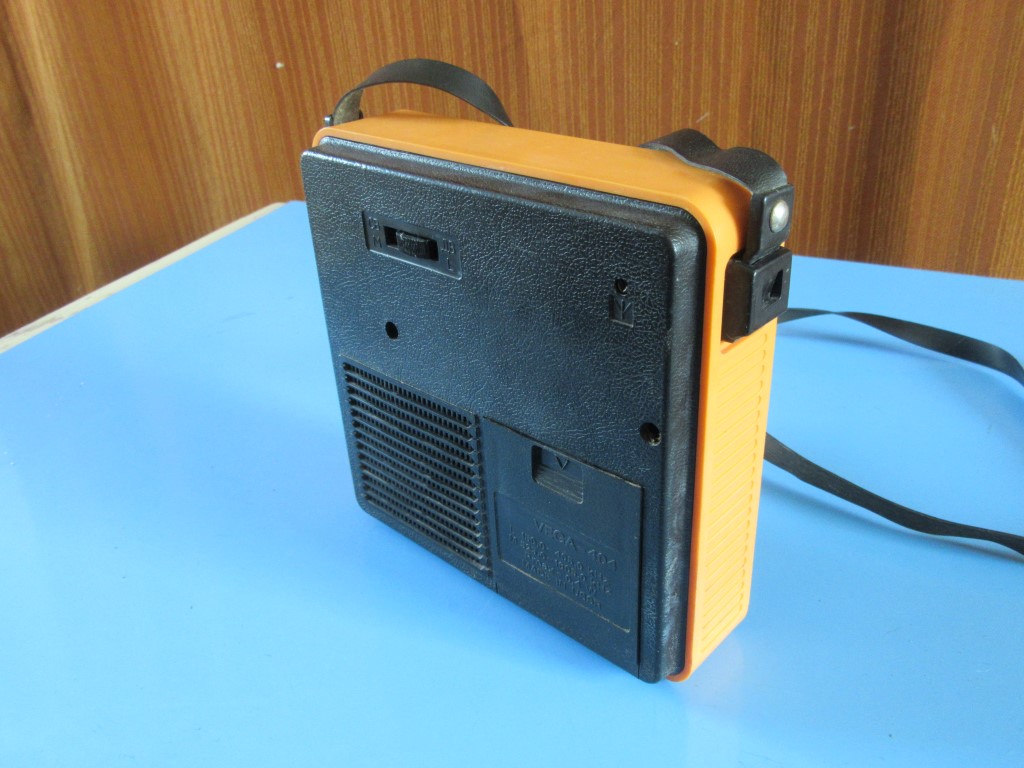

Sestavený přístroj.

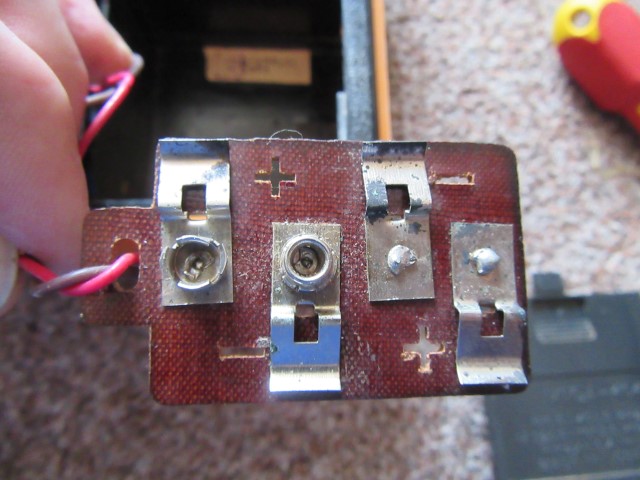

Držák baterií a přepínač rozsahů.

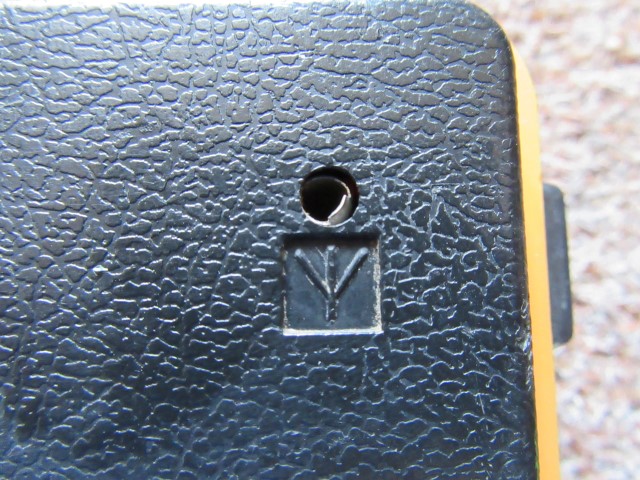

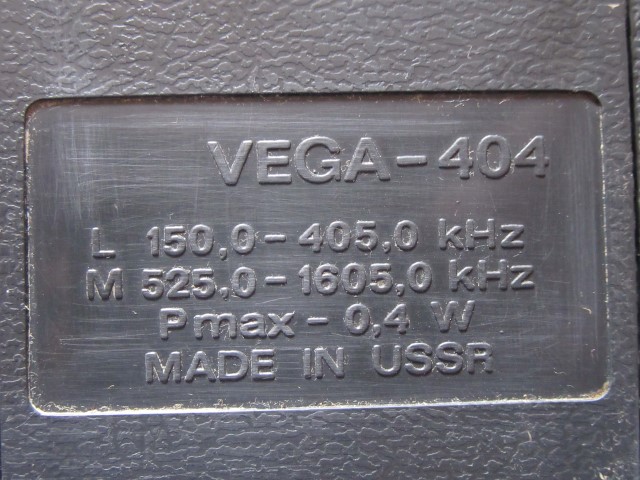

Typový štítek vylisovaný v krytu, a pohled na přípojku antény.

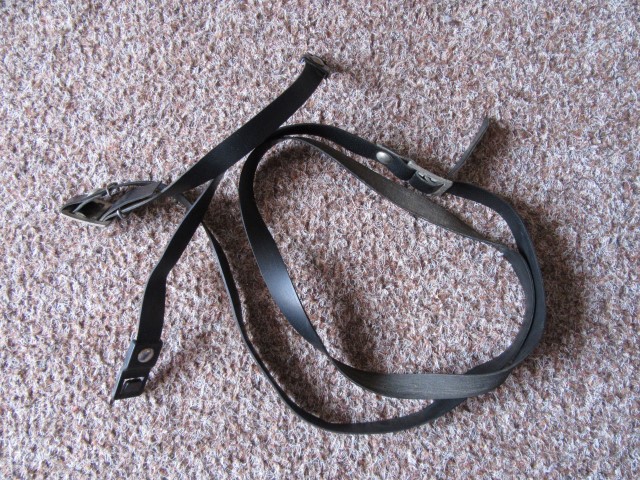

Kožený popruh.

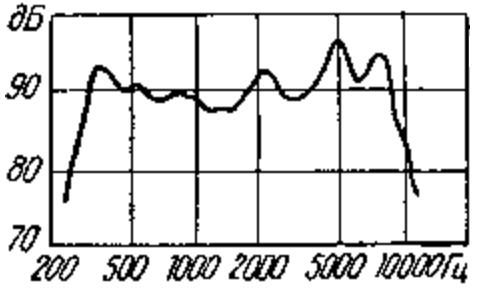

Kmitočtová charakteristika
