Telefunken MC 80 (Německo)
Rok výroby: 1980-1981
Druh provozu: Mono
kmitočtový rozsah: 100-10000 Hz
Hmotnost: 1.4 kg
Výkon: 1W

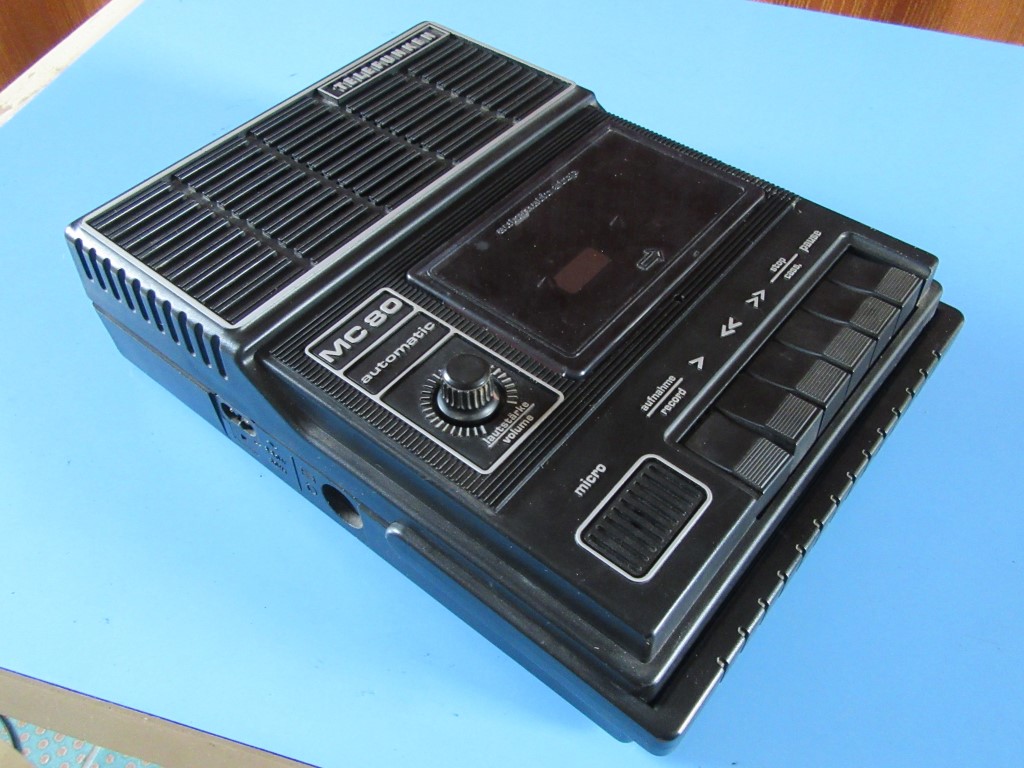

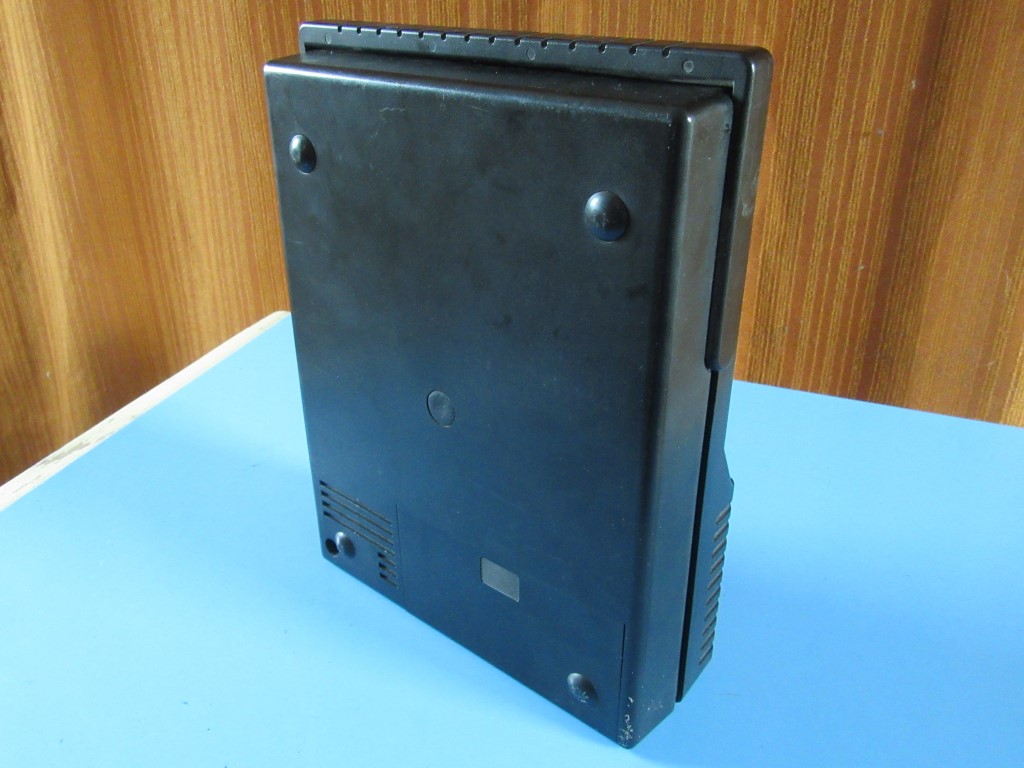

Telefunken MC 80 je monofonní přenosný bateriový magnetofon s vestavěným síťovým zdrojem. Automatická regulace záznamové úrovně. Jediný kombinovaný DIN konektor s běžnými vstupy a výstupy. Vestavěný mikrofon a reproduktor. Celoplastový kryt, výsuvné madlo.
Elektronika levného magnetofonu obsahuje pouze dva aktivní prvky. Tranzistor bias oscilátoru a integrovaný obvod HA 1361. Tento šváb je přímo určen pro kazetové magnetofony a obsahuje všechny jeho aktivní prvky. Předzesilovač i koncový stupeň. V podstatě už pak stačí jenom okolní bižuterie, jako jsou hlavy a přepínače, a kompletní elektronika je na světě. Hlavní výhody jsou v ceně a jednoduchosti. Celý magnetofon působí laciným dojmem, a ani si na nic nehraje. Plastová mechanika, jednoduchá elektronika, celoplastový kryt. Setrvačník mechaniky je ovšem poctivý kovový, už jsem viděl i plastové, nebo dokonce bez setrvačníku. Vzhledově i funkčně zachovalý. Chybí originální plochý řemínek. Designově poměrně nevzhledný. Servis stěžují napevno připájené vodiče všech komponentů.
Rozborka

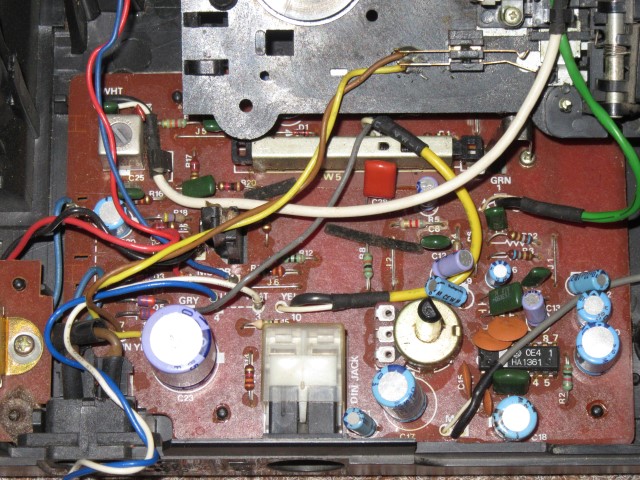

Pohled na desku elektroniky, jak je vidět, je dost neúsporný co se do rozložení součástek týče. Vlevo nahoře bias oscilátor, nahoře pak přepínač záznamu. Dole síťová zásuvka a DIN konektor vstupu a výstupu.

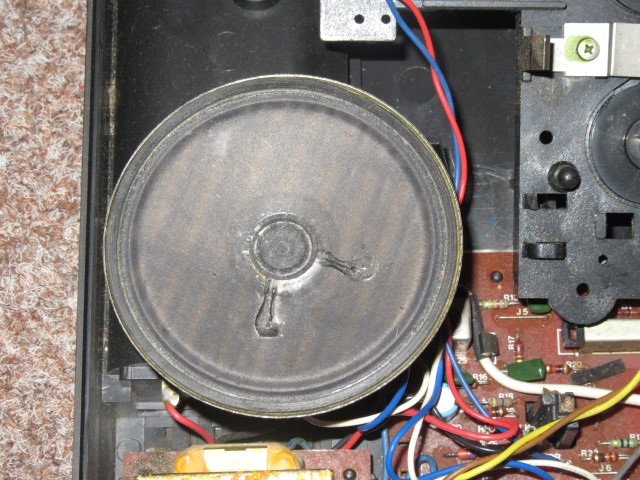

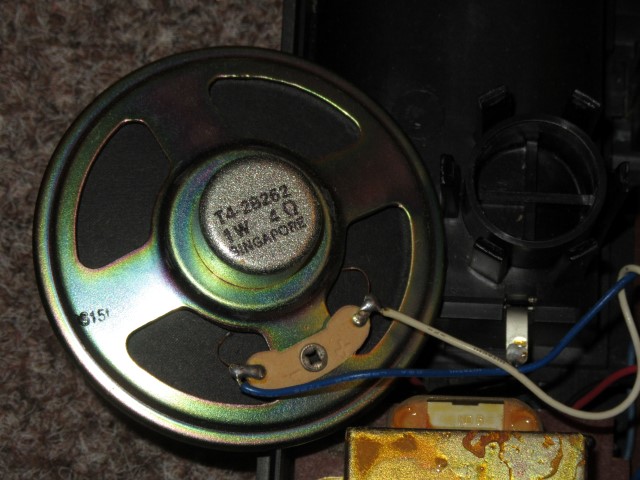

Pohled na reproduktor. Není nijak připevněn, je pouze usazen ve výlisku a přidržován horním krytem.

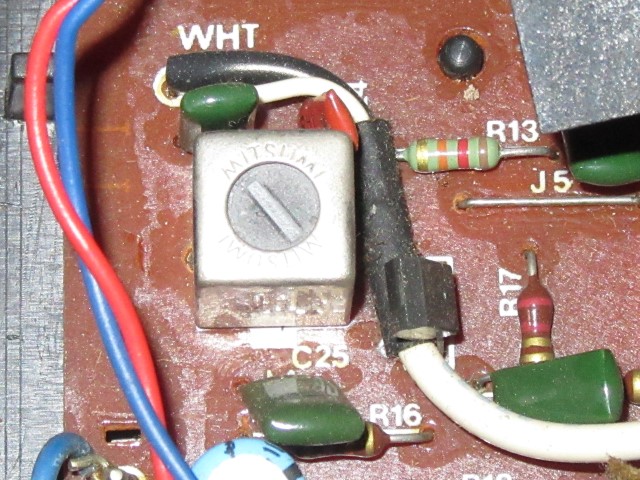

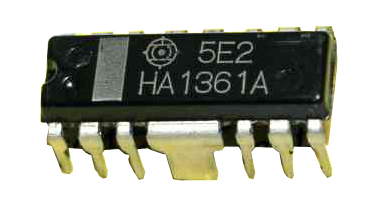

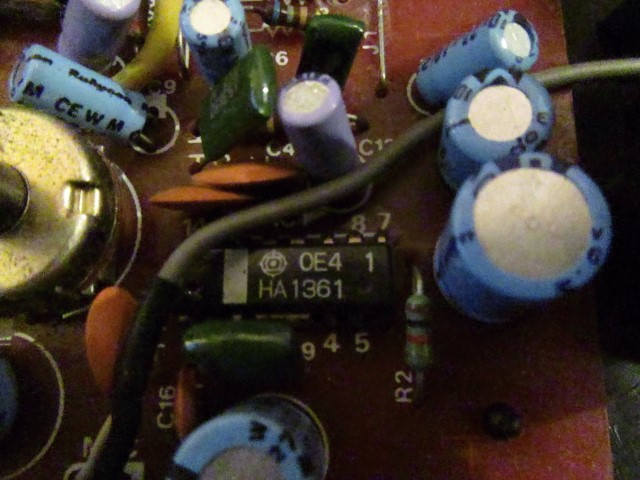

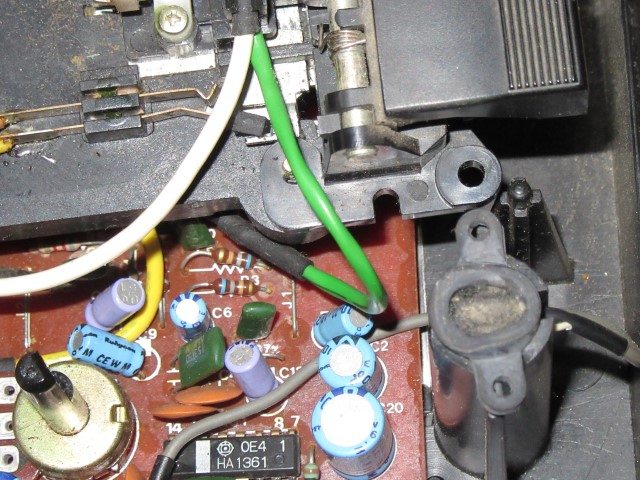

Srdce magnetofonu HA1361 a obvod oscilátoru.

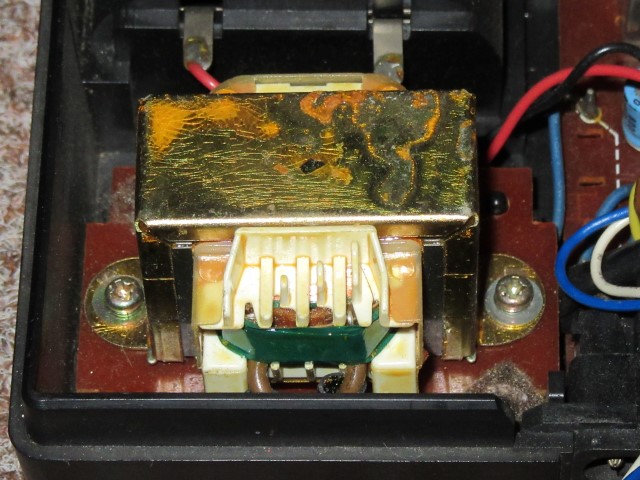

Síťový transformátor. Řekl bych, že je i naddimenzovaný, což se v dnešní záplavě šuntu říct nedá.

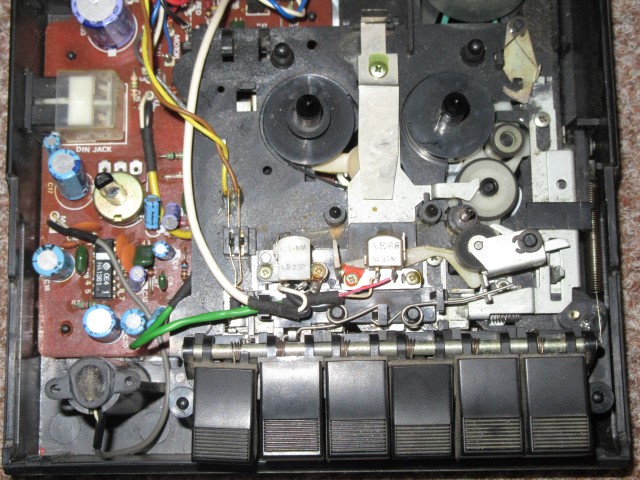

Mechanika je také jenom posazena ve výliscích. Vpravo elektretový mikrofon.

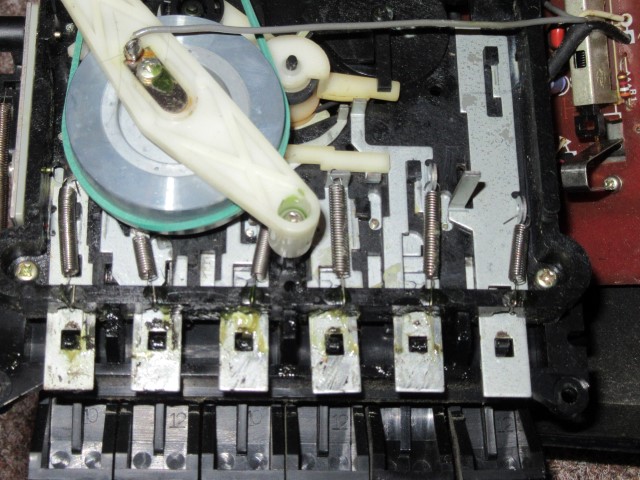

Mechanika z obou stran. Poctivý setrvačník. Provizorně guma do tepláků.

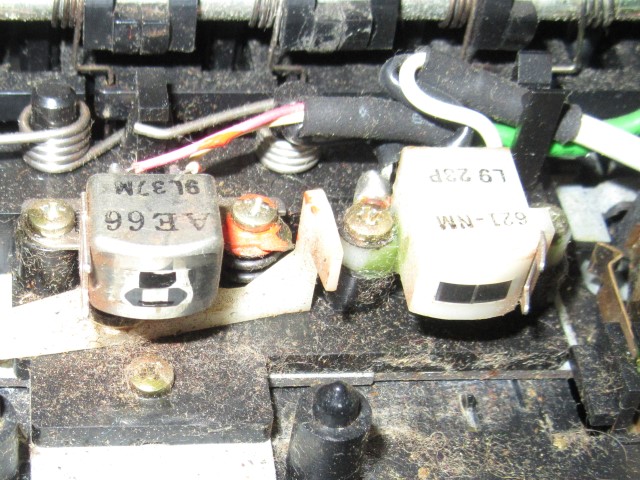

Magnetofonové hlavy. Klasická mazací hlava.

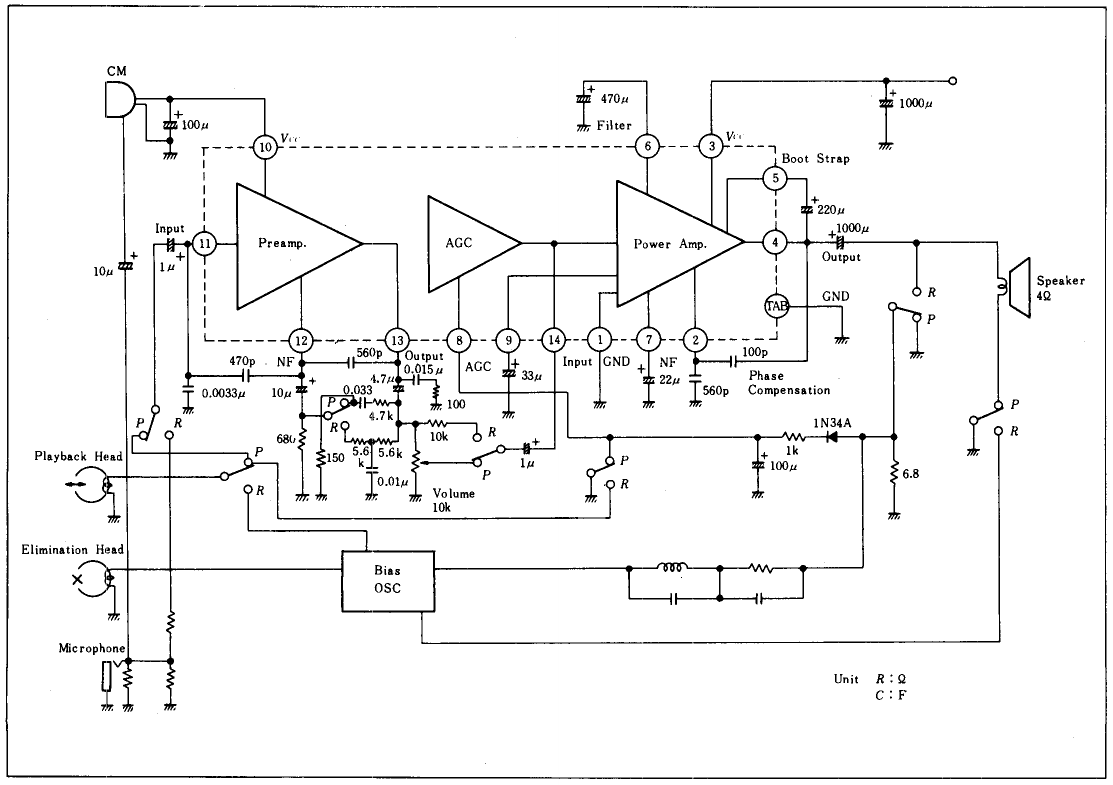

Pro zajímavost katalogové zapojení obvodu.
