Legenda 404 - Arzamas (SSSR)
Rok výroby: 1978
Druh provozu: Mono
Kmitočtový rozsah: 80-3000 Hz, 63-10000 Hz
Výkon: 0,8W
Hmotnost: 2,5 kg
Cena: 150 rublů

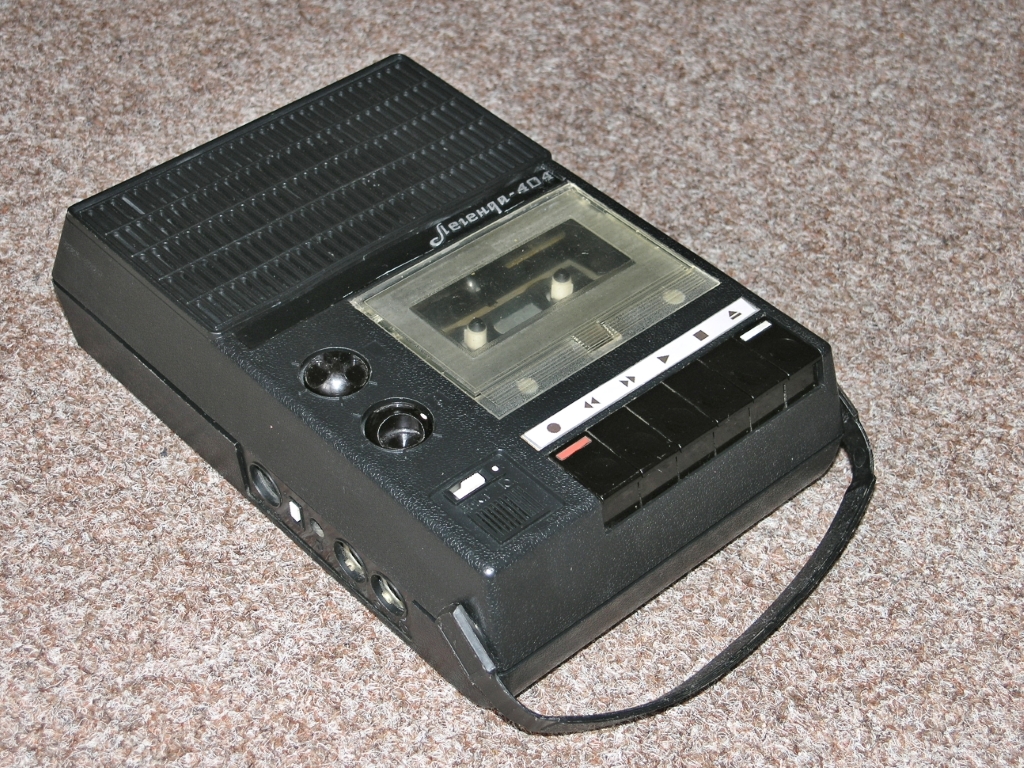

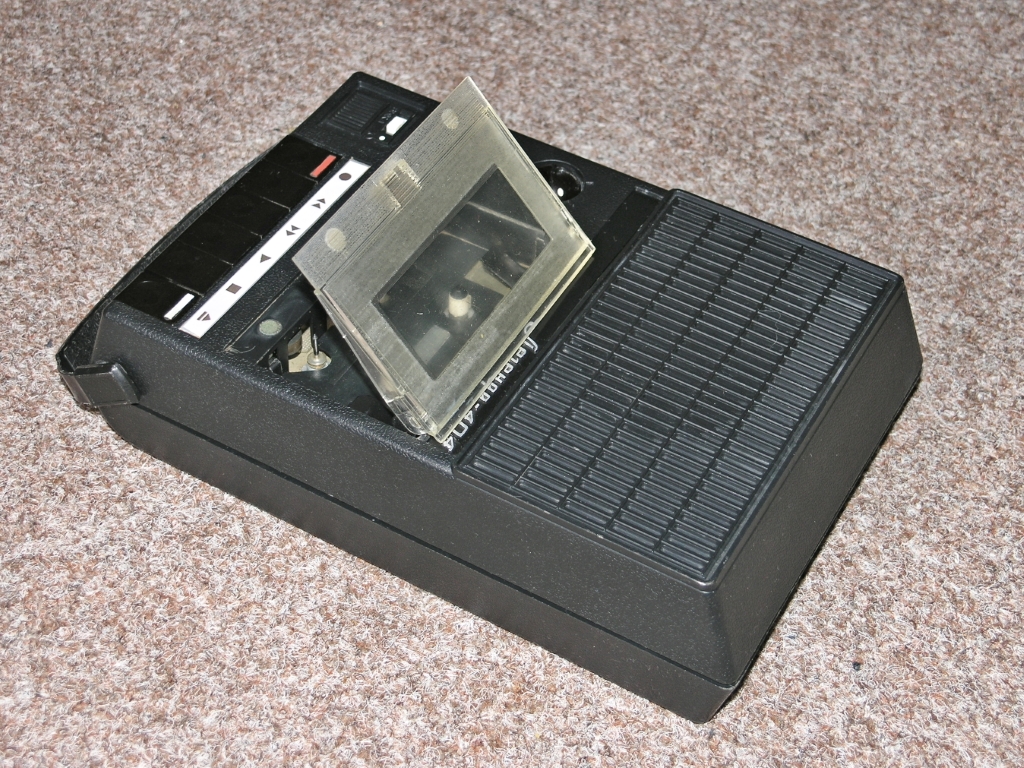

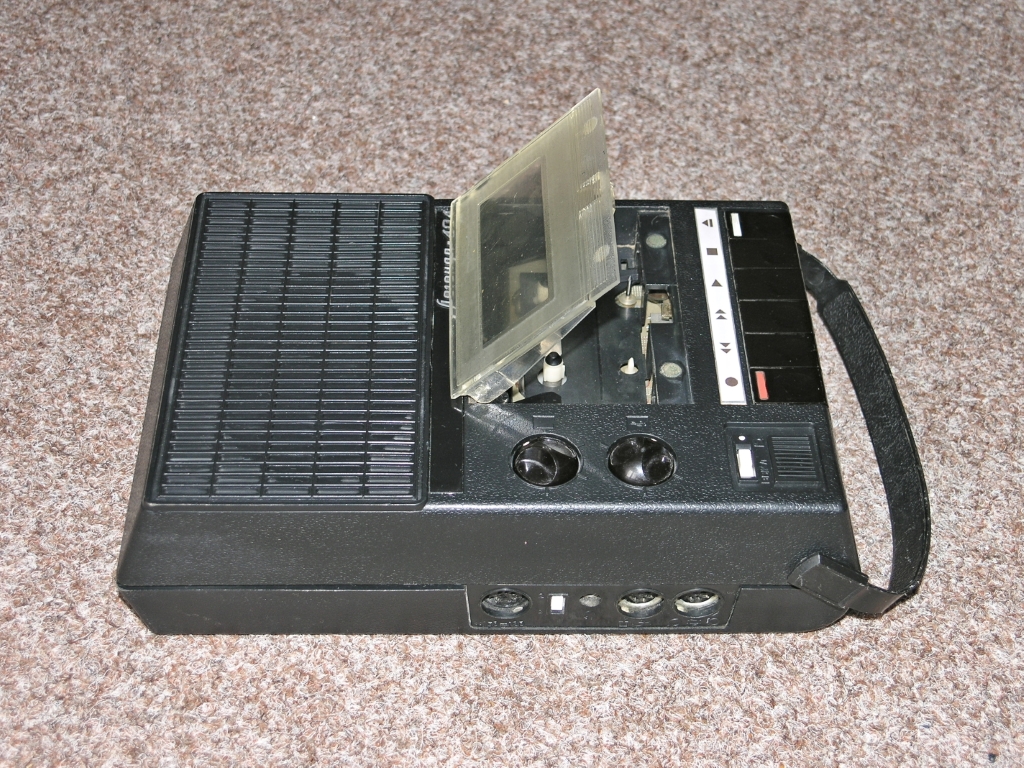

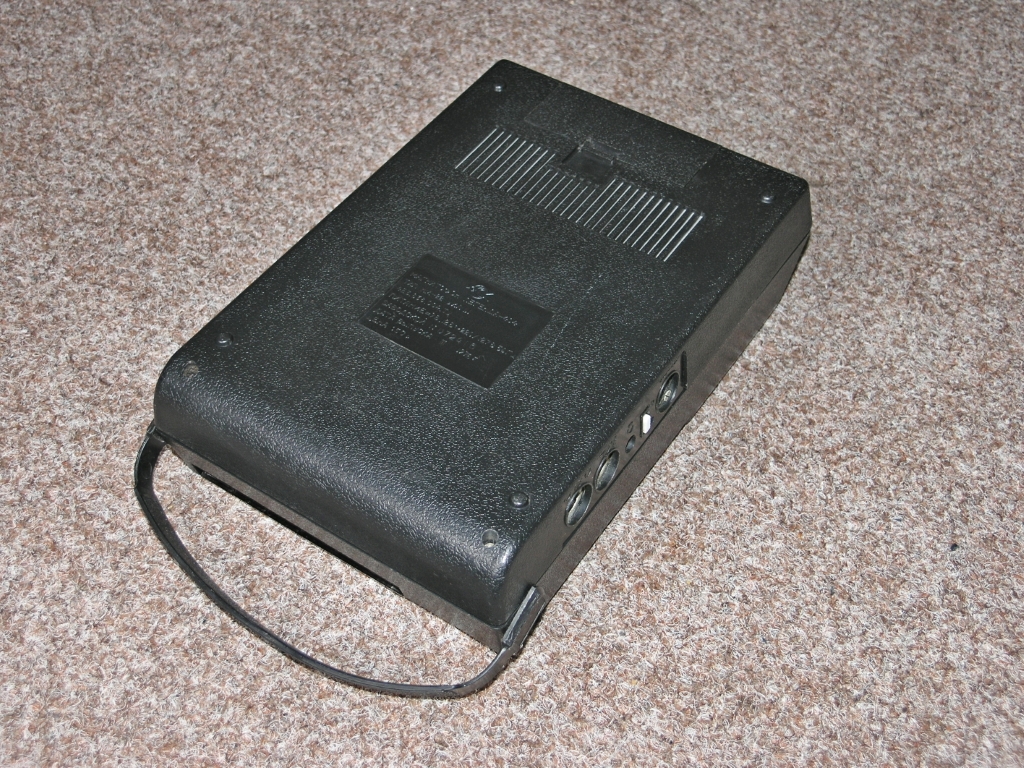

Legenda 404 je přenosný dvourychlostní kazetový magnetofon napájený šesti malými monočlánky nebo síťovým adaptérem. Vestavěný elektretový mikrofon s přepínačem interní/externí mikrofon na čelním panelu. Din konektory všech běžných vstupů a výstupů, výstup pro sluchátko. Posuvný přepínač rychlostí posuvu na boku přístroje. Automatická regulace záznamové úrovně. Konektor pro radiokazetu za kazetovým prostorem, tónová clona. Celoplastové tělo a odnímatelné přenášecí poutko.

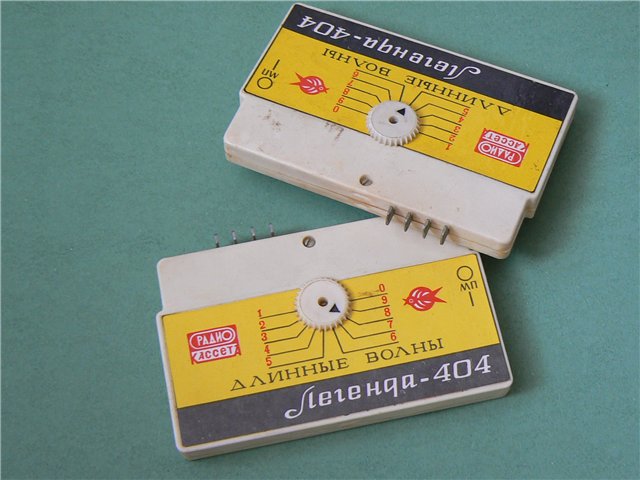

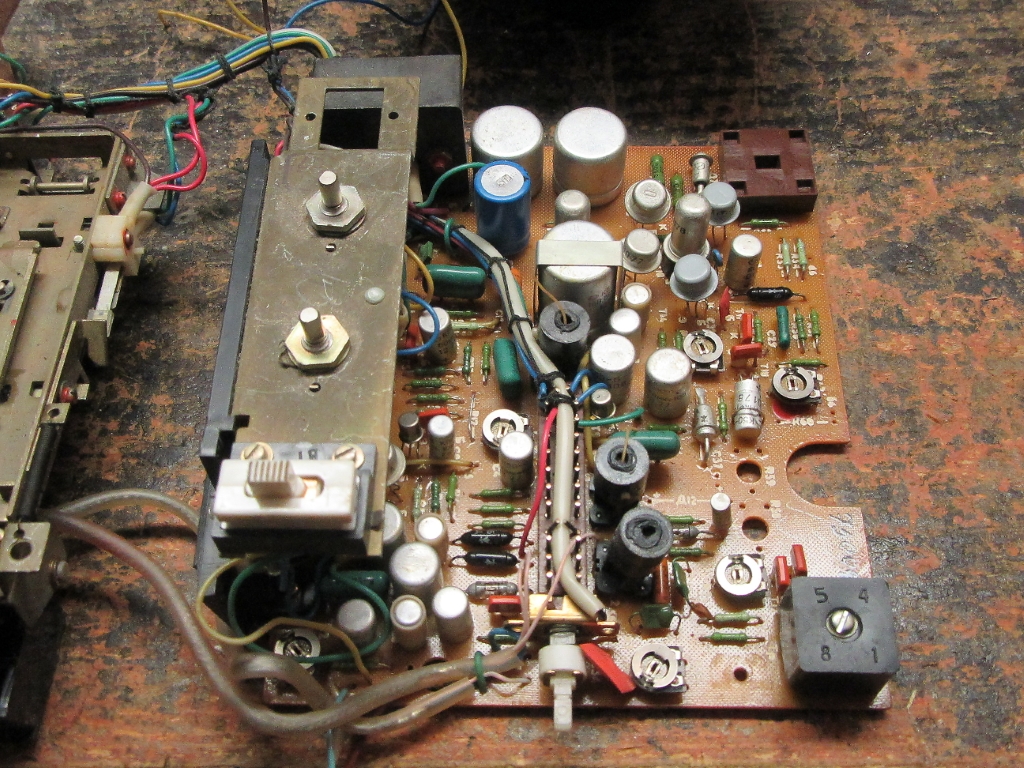

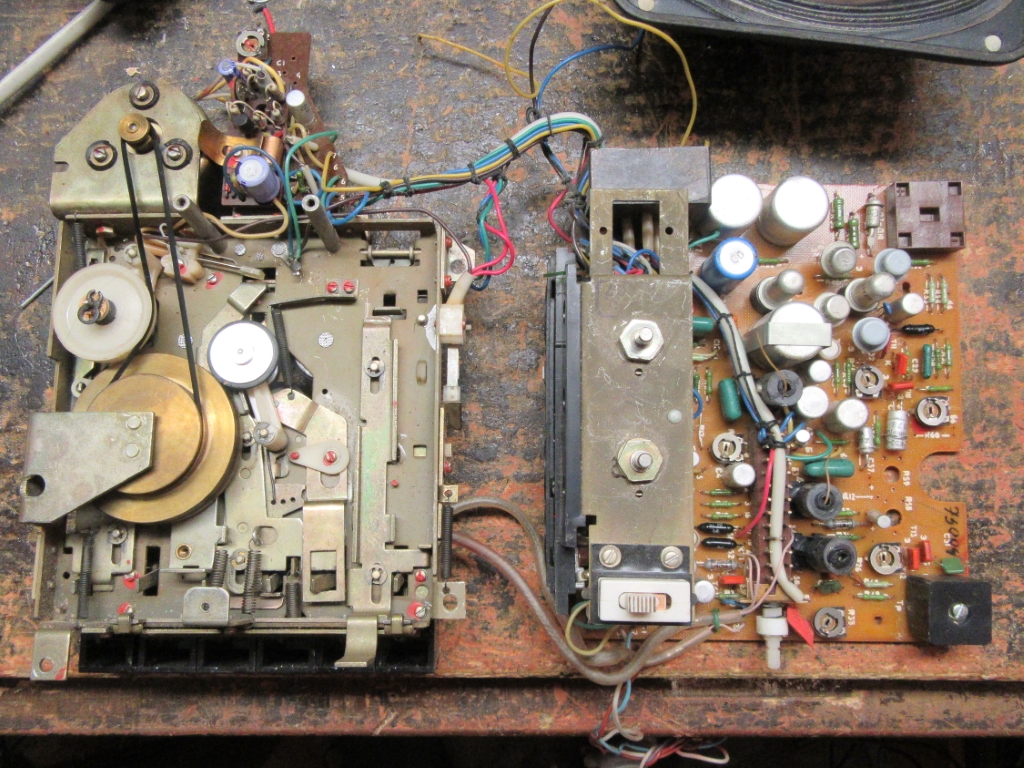

Přístroj obsahuje polovodiče a dva integrované obvody. KR198NT1B, což je síť tranzistorů použitý ve funkci regulace otáček motoru a K174UN7 což je výkonový zesilovač a ekvivalent TBA810. Magnetofon má možnost vložení radiokazety, tedy adaptéru s dlouhovlnným přijímačem (150.0-408.0 kHz) ve tvaru kazety, který se vloží do přístroje. Signál rádia není reprodukován hlavou jako u kazetových adaptérů do autorádia ale pomocí čtyřpinového konektoru který zajistí i napájení pro který má magnetofon vestavěný stabilizátor 5V. Počáteční série přijímače jsou konstrukcí superheterodyn neboli superhet a pozdější modely s přímým zesílením což se rapidně podepsalo na citlivosti. K zapnutí příjmu je adaptér vybaven vlastním spínačem který uvede do provozu i zesilovač magnetofonu. Magnetofon již nemá ruční regulaci záznamové úrovně ale pouze automatickou. Tuto funkci Sověti označují jako ARUZ, tedy zařízení s „avtomatičeskoj regulirovki urovnija zapisi“, inu pokrok nezastavíme. Poloviční rychlost posuvu je určena pro použití přístroje jako diktafonu. Přístroj můžeme mimo baterií napájet přiloženým síťovým adaptérem nebo střídavým napětím 15V nebo stejnosměrným 9-12V s libovolnou polaritou. Konektor napájení je nešťastně zvolen jako pětikolík takže záměna napájení s audiovstupy je víc než možná. Původní reproduktor byl nahrazen československým typem čili reprodukce byla příšerná ovšem na letošním jarním setkáním v Holicích se mi podařilo zakoupit dokonce dva typy původních reproduktorů. Nyní je tedy přístroj kompletní.
