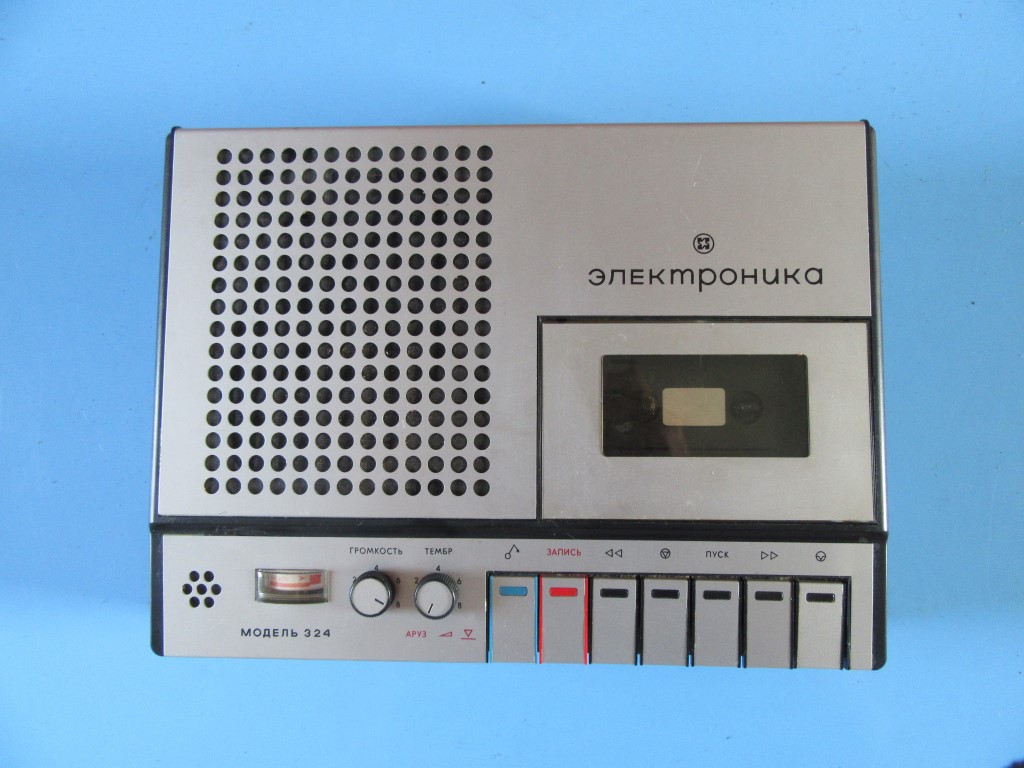

Elektronika 324 - Aliot Novovoroněž (SSSR)
Rok výroby: 1981-1984
Druh provozu: Mono
kmitočtový rozsah: 40-10000 Hz
Hmotnost: 3,5 kg
Výkon: 1,5W

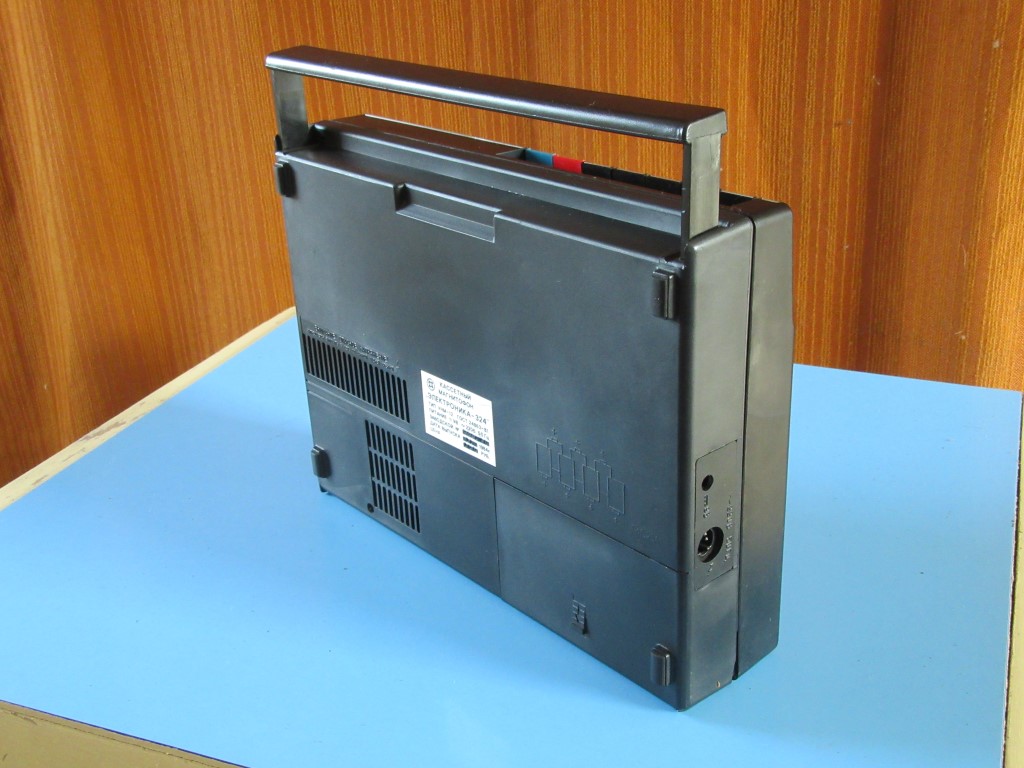

Elektronika 324 je monofonní přenosný bateriový magnetofon s vestavěným síťovým zdrojem. Napájení šesti malými monočlánky. Automatická a ruční regulace záznamové úrovně s indikací ručkovým indikátorem. Tónová clona. Trojice DIN konektorů se všemi myslitelnými vstupy a výstupy, a výstup na vnější reproduktor. Vstup vnějšího napájení 9V. Dynamický reproduktor. Celoplastový kryt s plechovým čelem, výsuvné madlo.
Základ vznikl již v roce 1978 s modelem Elektronika 321, jehož předchůdce je zase Vesna 305. Tato vzhledová varianta obsahuje obrovské množství typů s totožným vzhledem, a různými mechanikami a elektronikou vyráběných v mnoha různých závodech SSSR. Vyjmenujme některé, například Elektronika 301-305, Bělarus 301, Parus 302, IŽ 302 atd. Vraťme se ale k magnetofonu výše. Magnetofon je poctivý kus výrobku. Mechanika je z 90 procent kovová se dvěma setrvačníky, bezkontaktním motorkem a lehkým chodem. To samé po elektronické části, která je trvanlivá, a přitom jednoduchá. Koupil jsem jej jako nefunkční, ale problémy se týkaly pouze rozblemcaného řemínku, a přerušeného vodiče od magnetofonové hlavy. Reprodukce je příjemná, magnetofon obsahuje osvědčený typ reproduktoru. Další věc která potěšila byla přítomnost síťové šňůry, což je věc podstatná, protože každý výrobek éry Sovětského Svazu měl naprosto atypický síťový konektor. Ve sbírce mám asi 10 kusů kazetových magnetofonů zemí SSSR, a co kus, to jiný síťový konektor. Co se týče servisu, tak problém jsou pevně připájené krátké vodiče, takže jich při rozborce pár upadne. Spolu s typem 324 se vyráběl i další typ Elektronika 323, který je naprosto shodný, jen má navíc vestavěný elektretový mikrofon. Později přibyly další mutace Elektronika 323-1 a 324-1, ve kterých se část tranzistorové elektroniky nahradila hybridním švábem. Dle mě krok zpět. Prodávaly se v různých vzhledových plastových nebo kovových variantách.
Rozborka

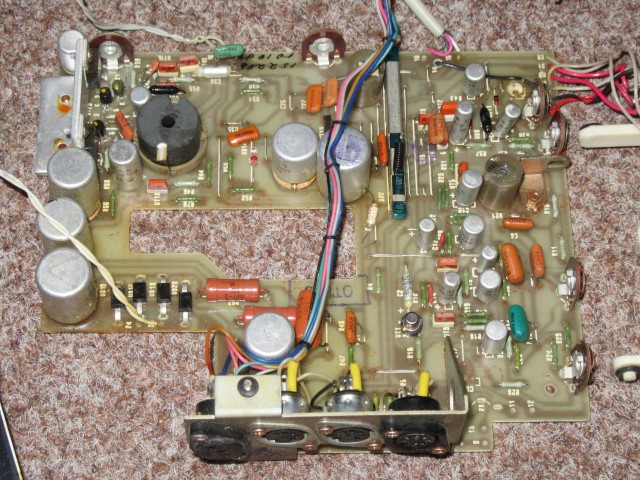

Pohled na desku elektroniky, přehledně rozmístěné součástky, deska účelně využívá prostor magnetofonu.

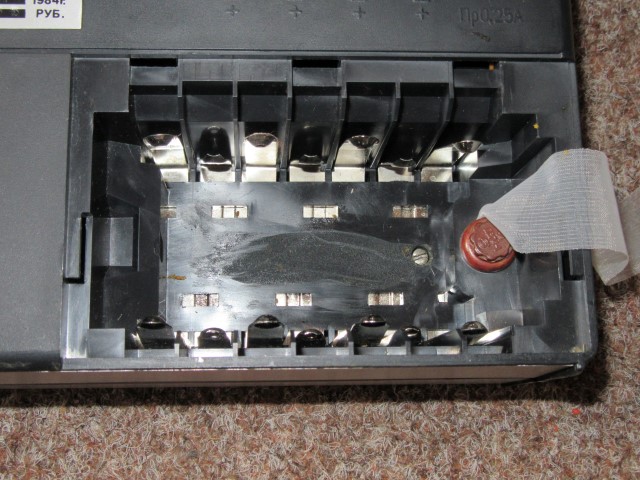

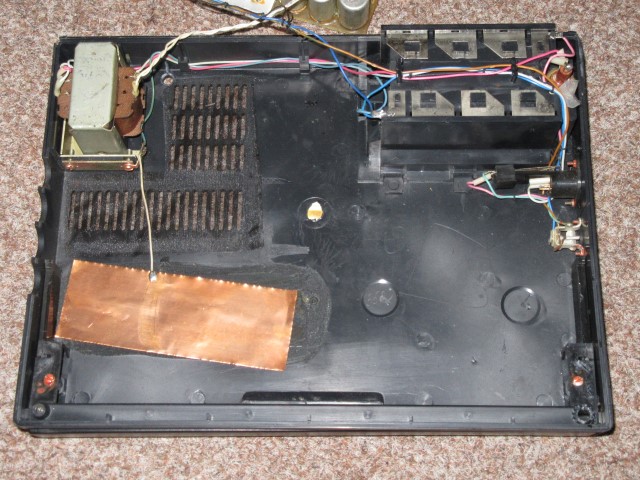

Výbava spodního krytu magnetofonu, a vpravo pohled do bateriového prostoru.

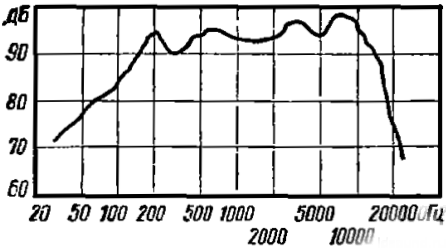

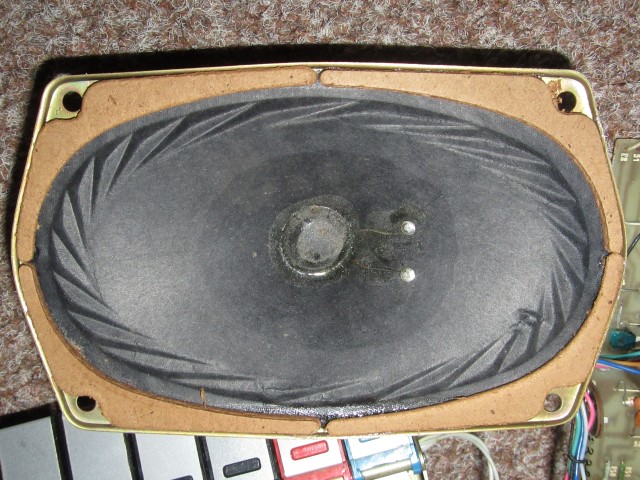

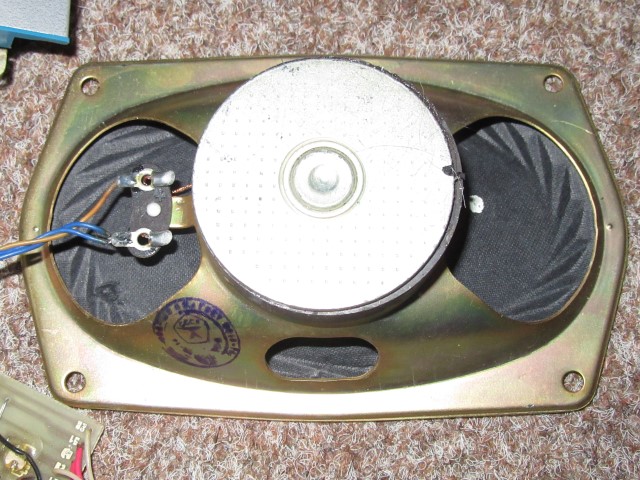

Reproduktor 3GD-42. Tenká a křehká membrána propůjčuje širokopásmu výborný zvuk. Rozsah 100 - 12500 Hz, výkon 5W/4 Ohmy.

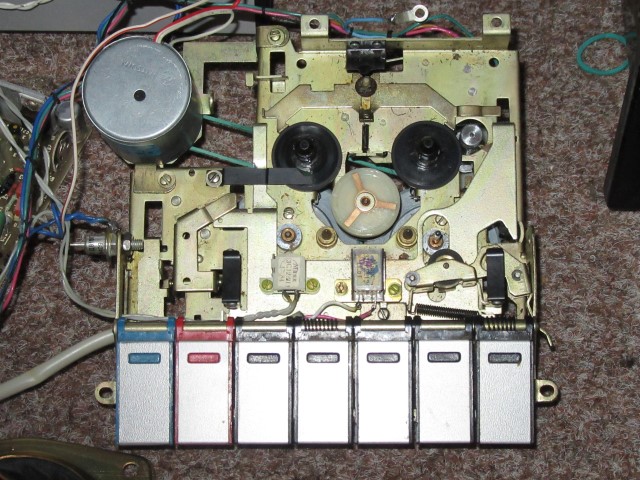

Mechanika z přední části.

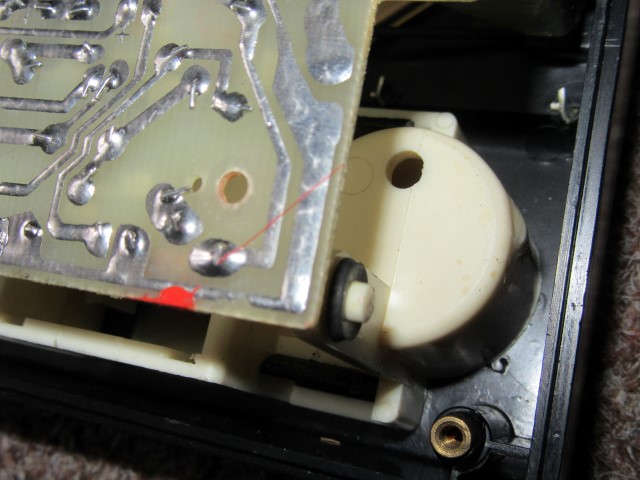

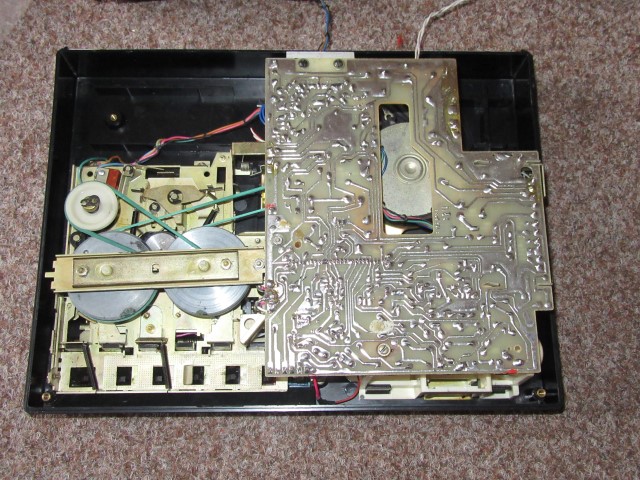

Celkový pohled do sestavené funkční části. Vpravo pohled na přípravu pro vestavbu mikrofonu typu 323.

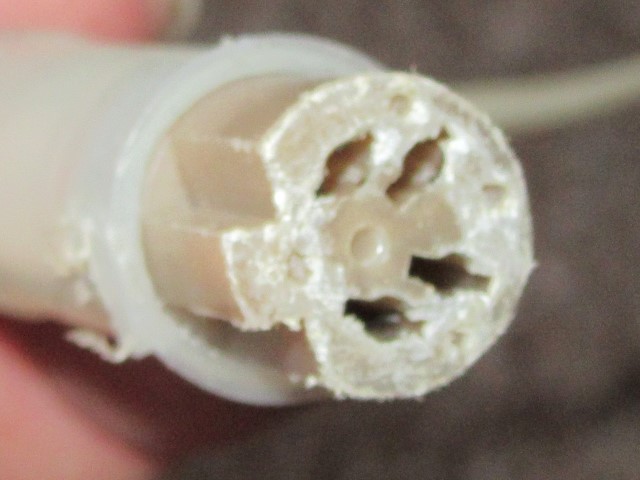

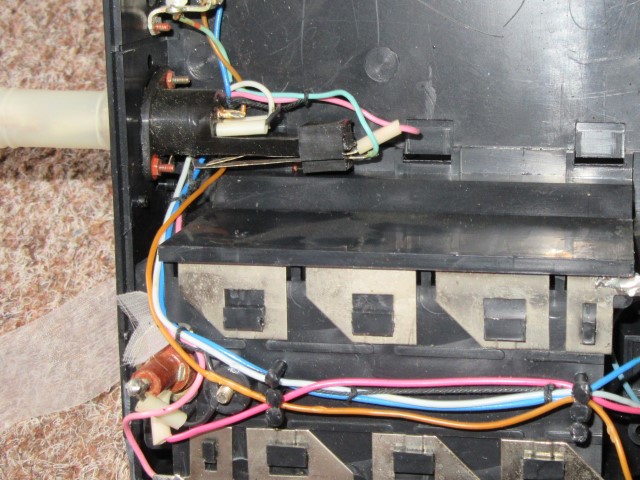

Hrozivě řešený síťový přívod tenkými vodiči propletenými mezi ostatní . Vpravo síťový konektor.

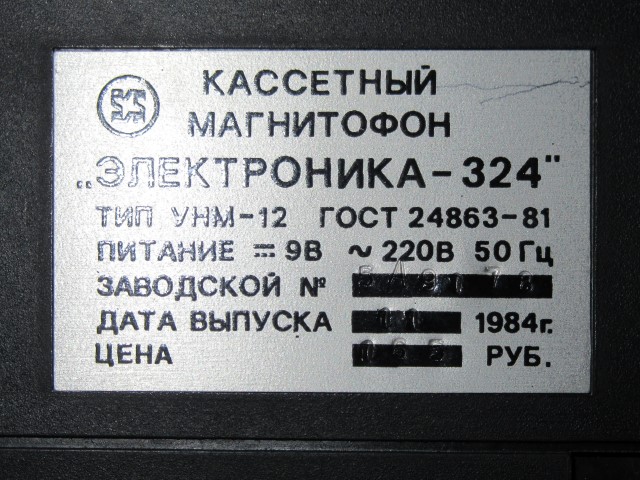

Typový štítek se sériovým číslem, cenou a datumem výroby.

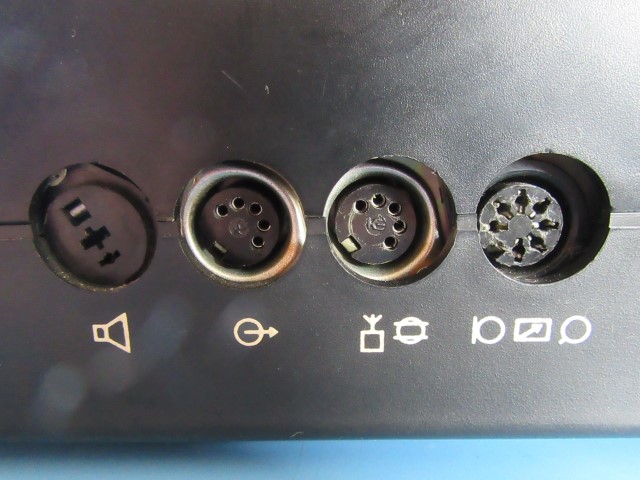

Přípojky magnetofonu.
