Karpaty 202 - Přikarpatský radiozávod a lvovský radiozávod V.I.Lenina - Ukrajina (SSSR)


Rok výroby: 1977
Druh provozu: Mono
kmitočtový rozsah: 63 - 10 000 Hz
Hmotnost: 4,2 kg
Výkon: 1W/ 2W

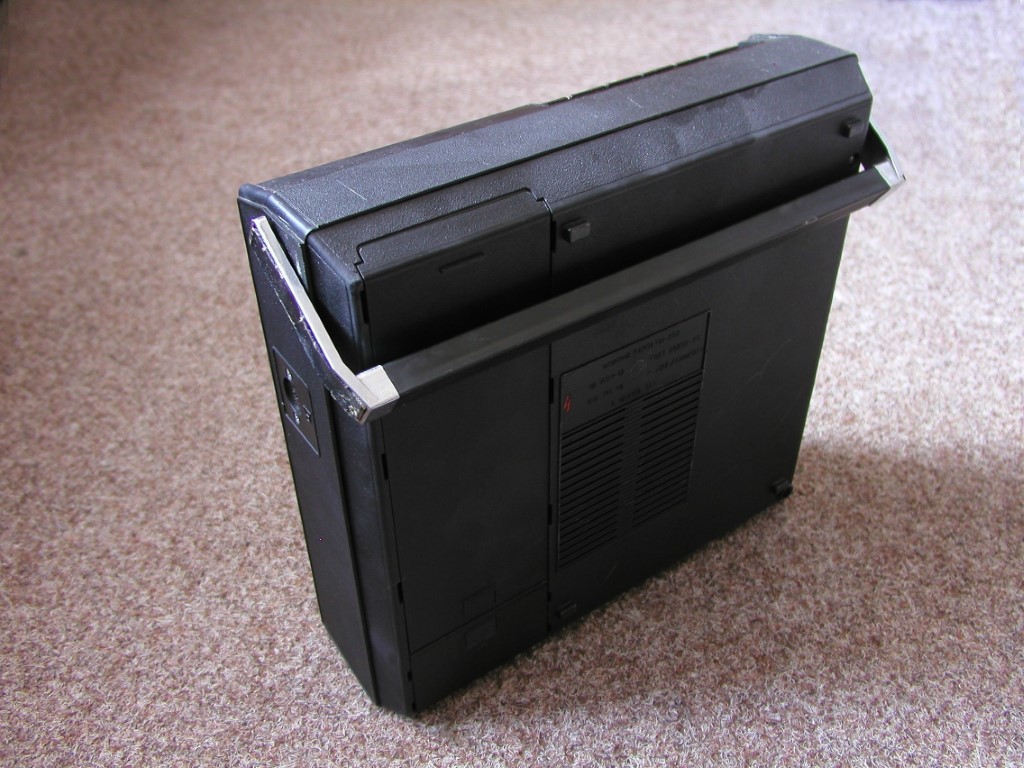

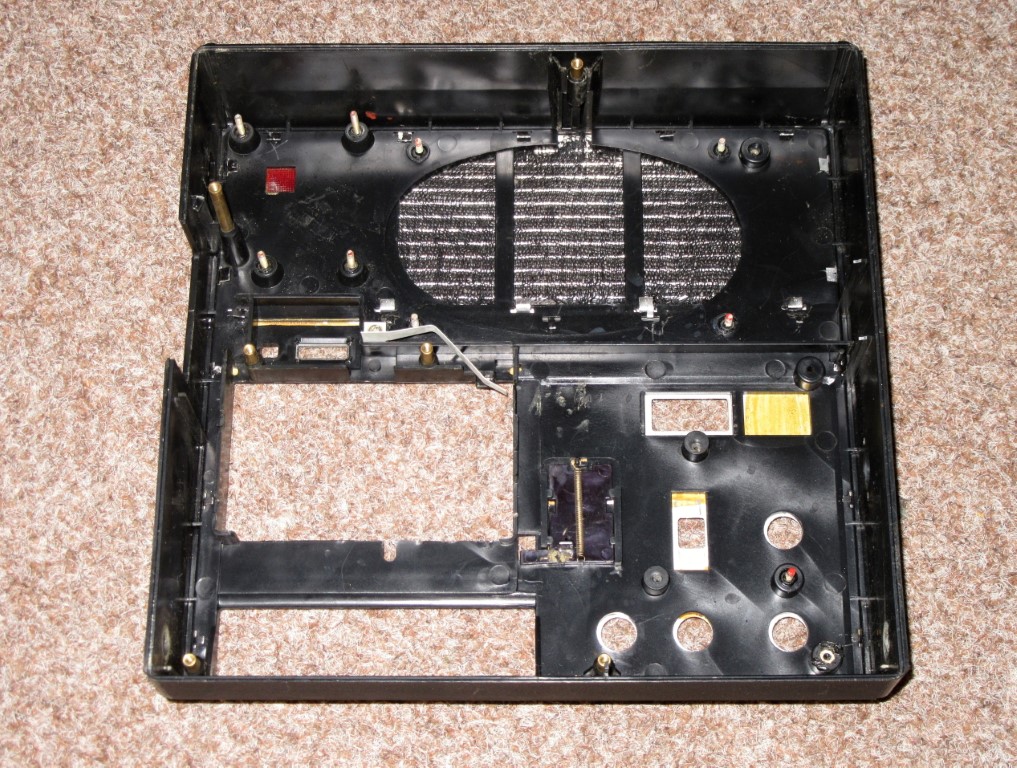

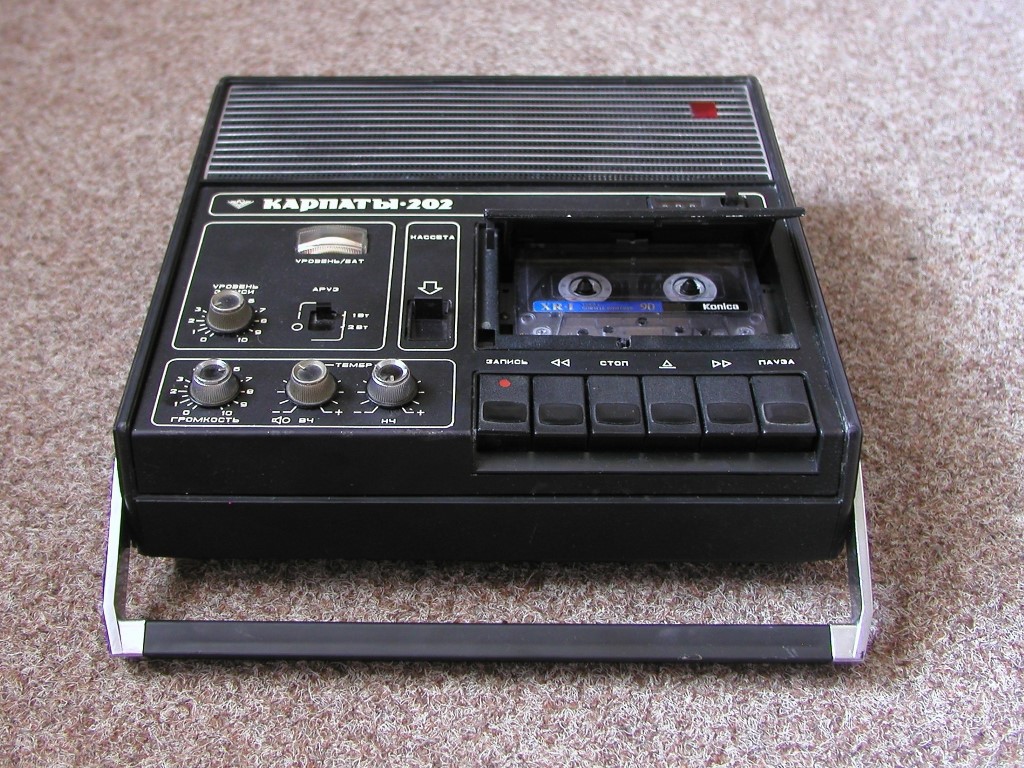

Karpaty 202 je monofonní přenosný bateriový kazetový magnetofon s vestavěným síťovým zdrojem. Napájení šesti malými monočlánky. Ruční regulace záznamové úrovně s indikací ručkovým indikátorem. Tónové clony. Trojice DIN konektorů se všemi myslitelnými vstupy a výstupy a  výstup na vnější reproduktor. DIN konektor výstupu na zesilovač slouží i jako vstup pro vnější napájení 9V. Dynamický reproduktor. Celoplastový kryt s plechovým čelem, otočné madlo. Malá schránka pro síťový kabel. Tlačítko snížení výkonu o polovinu a tím i spotřeby při provozu na baterie.

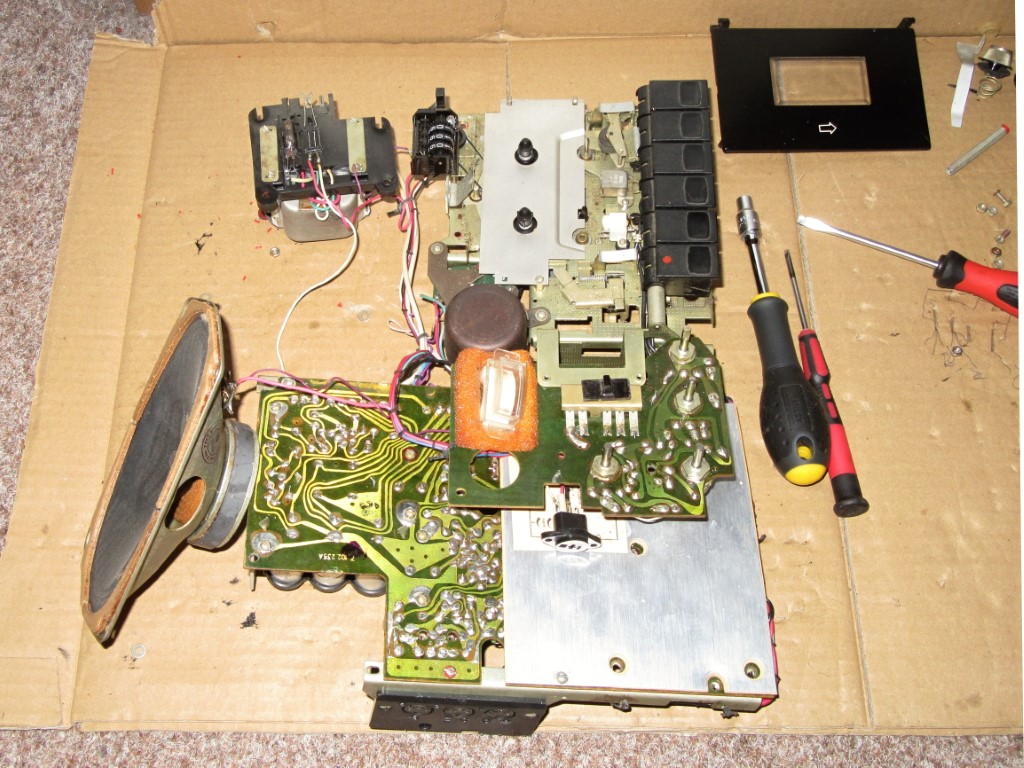

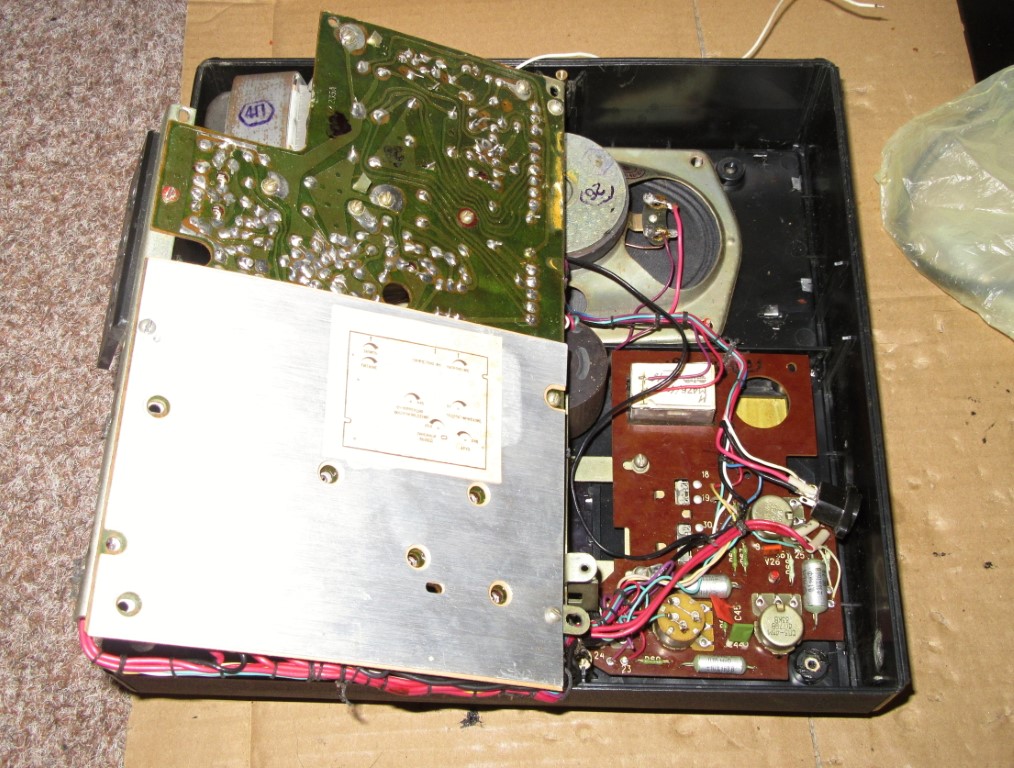

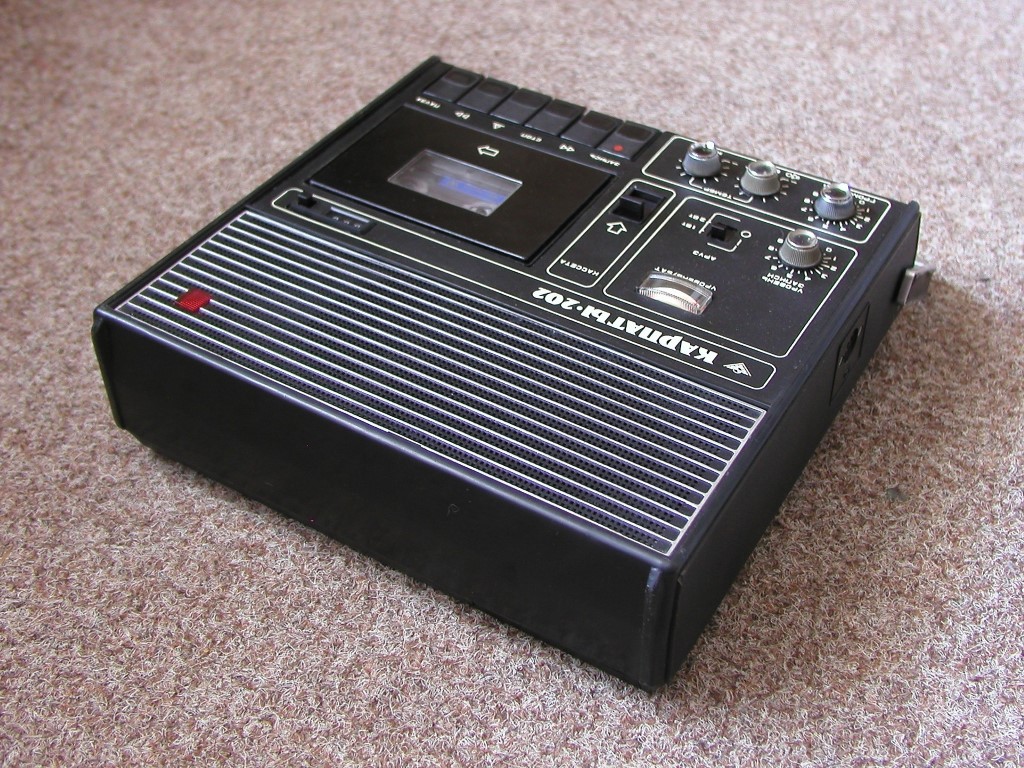

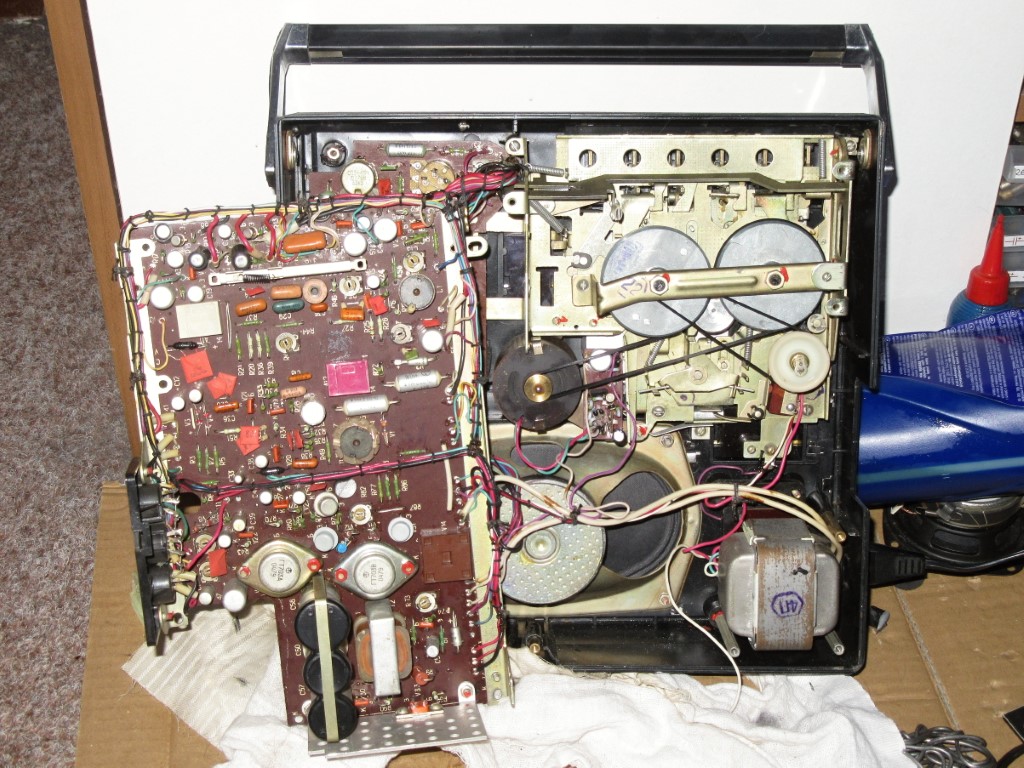

Přístroj Karpaty vyráběli dva výrobci. Označení je shodné ale mají malé odlišnosti. Lvovský závod vyráběl i verzi v černém provedení a několik dalších rozdílů uvnitř magnetofonu jako je provedení desek s plošnými spoji, uchycení ručkového měřidla a podobně. Souběžně s typem Karpaty vyráběl v Radiozávodu Jiskra Záporoží v Permu magnetofon Vesna 202 který je až na název shodný. Vyrobilo se jich obrovské množství a celkově se typu 202 vyrobilo dva miliony kusů. Magnetofon Karpaty 202 obsahuje 22 tranzistorů a dva hybridní integrované obvody. První je K237GS1 což je obvod mazacího a předmagnetizačního oscilátoru a stabilizátoru a druhý K237UL3 je použitý jako citlivý snímací -záznamový zesilovač. Mechanika opět ocelový ingot s dvojicí setrvačníků, ta je použita z modelu Vesna 306. Tady je ovšem klasický motorek, některé kusy převzaly z Vesny 306 i třífázový bezkontaktní motorek. Jen pro zajímavost jsem hledal Karpaty v černém provedení stejném jako mám já a nikde jsem jej nenalezl, takže poměrně vzácné provedení.
